Lorsque vous regardez l’image d’un scanner de bagages à rayons X dans un aéroport, vous remarquerez peut-être des zones orange, bleues et vertes. Mais que signifient ces couleurs du scanner à rayons X ?

Le Code couleur du scanner de bagages à rayons X (également appelé code couleur) aide les opérateurs de sécurité à distinguer différentes catégories de matériaux. Dans de nombreux systèmes à double énergie, l'orange représente généralement les matériaux organiques, le bleu indique les matériaux à numéro atomique élevé tels que les métaux et le vert représente les matériaux intermédiaires ou certaines combinaisons de matériaux qui se chevauchent.

Comprendre ces couleurs permet d'expliquer comment les systèmes de contrôle des bagages interprètent différents matériaux, bien que la cartographie exacte des couleurs dépende du scanner et de ses paramètres d'affichage.

Points clés à retenir

• Orange : Représente généralement des matières organiques telles que des vêtements, de la nourriture, du papier et de nombreux plastiques.

• Bleu : Indique généralement des métaux et d'autres matériaux avec des numéros atomiques effectifs relativement élevés.

• Vert : Représente souvent des matériaux intermédiaires, tels que certains objets en verre et en aluminium, ou des régions de matériaux mixtes.

• Zones sombres ou opaques : Peut indiquer une forte atténuation des rayons X, où le scanner a des difficultés à afficher les détails internes.

• Code couleur : Aide les opérateurs à distinguer les catégories de matériaux, mais l'identification des objets nécessite une interprétation supplémentaire de l'image.

L'affichage couleur exact dépend de la technologie d'imagerie et de la configuration logicielle du scanner de bagages à rayons X.

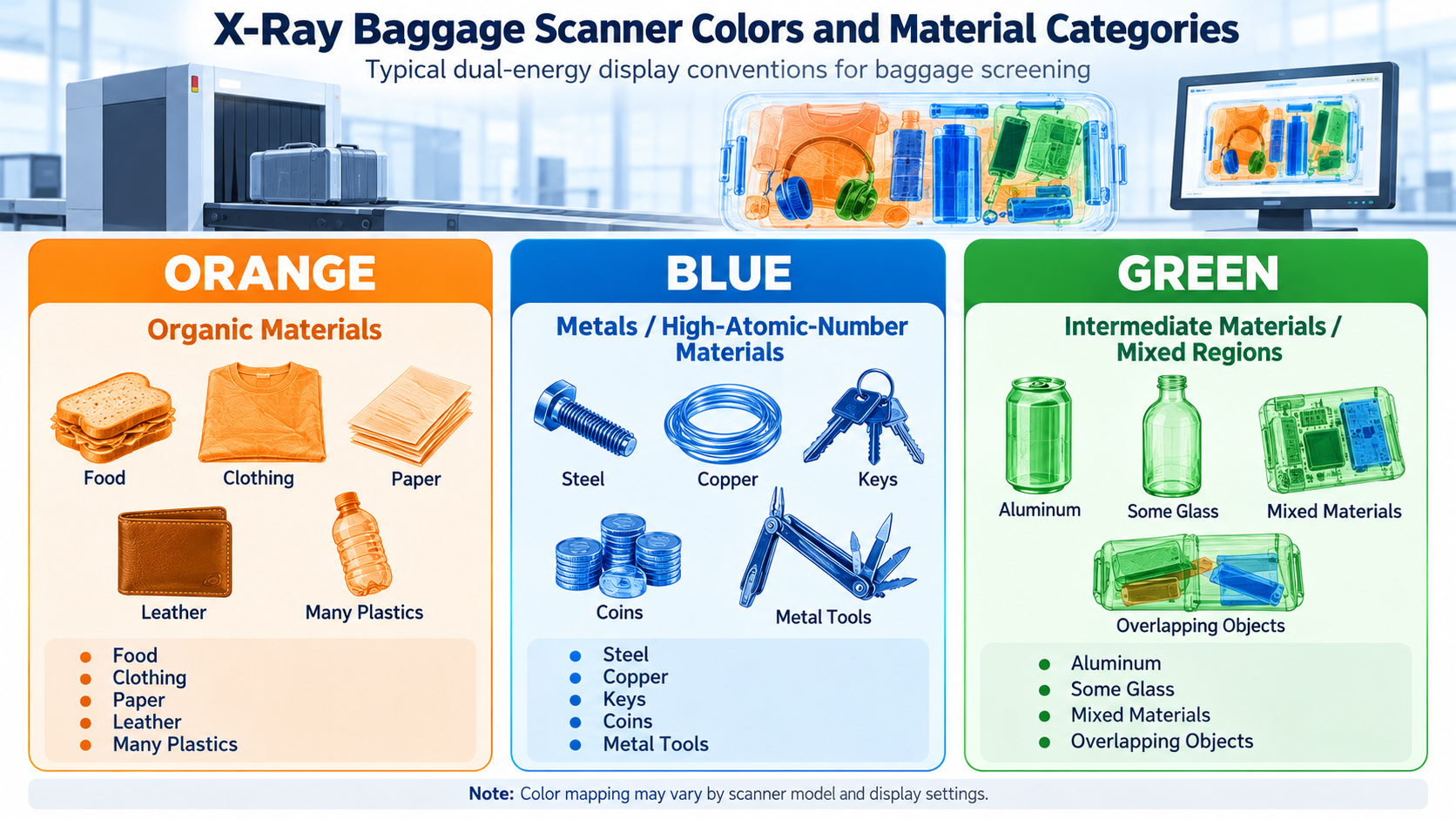

Couleurs sur le scanner de bagages à rayons X

Les scanners de bagages modernes à rayons X à double énergie utilisent des images à code couleur pour aider les opérateurs à distinguer les différentes catégories de matériaux.

Les trois couleurs les plus couramment reconnues sont l'orange, le bleu et le vert.

Couleur des rayons X	Catégorie de matériau typique	Exemples courants
Orange	Matériaux organiques ou à faible numéro atomique efficace	Vêtements, papier, nourriture, cuir, nombreux plastiques
Bleu	Matériaux à numéro atomique efficace élevé	Acier, cuivre, outils métalliques, pièces de monnaie
Vert	Matériaux intermédiaires ou certaines combinaisons de matériaux	Aluminium, certains verres, certains matériaux inorganiques
Noir / Très Foncé	Zones fortement atténuées ou mal pénétrées	Régions de matériaux épais ou denses

Remarque : Il s’agit de conventions de couleurs typiques pour les systèmes à rayons X à double énergie. Les couleurs et seuils réels dépendent du fabricant de l’équipement et des paramètres d’affichage.

Ces classifications de couleurs sont conformes aux principes de discrimination des matériaux décrits dans le Lignes directrices de l'UE en matière de cartographie des couleurs des rayons X. Les lignes directrices décrivent comment les systèmes à rayons X peuvent distinguer les catégories de matériaux à l'aide de plages de numéros atomiques efficaces et d'une imagerie à code couleur. Cependant, la représentation réelle des couleurs peut varier en fonction du scanner et de ses paramètres d'affichage.

Code couleur du scanner de bagages à rayons X : qu'indiquent les couleurs ?

Le code couleur du scanner de bagages est un système visuel utilisé pour afficher les différences matérielles dans les images de contrôle aux rayons X. Il est communément associé aux systèmes d'inspection des bagages à rayons X à double énergie, parfois appelés XBIS (X-ray Baggage Inspection Systems).

Dans de nombreux systèmes, l’orange représente les matériaux organiques, le bleu indique les matériaux de numéro atomique plus élevé et le vert identifie les caractéristiques des matériaux intermédiaires. Cependant, les fabricants de scanners peuvent utiliser des palettes d'affichage et des paramètres de discrimination de matériaux différents.

Les couleurs prennent en charge le contrôle de sécurité mais ne peuvent pas déterminer indépendamment l'identité exacte ou le statut de sécurité d'un objet.

Orange – Matières Organiques

L'orange est l'une des couleurs les plus courantes affichées sur les images de contrôle des bagages aux rayons X.

Dans de nombreux systèmes à double énergie, l’orange indique des matériaux ayant un numéro atomique effectif relativement faible, notamment de nombreuses substances à base de carbone.

Les exemples courants incluent :

• Vêtements et tissus en coton

• Nourriture, fruits et collations emballées

• Documents et livres papier

• Portefeuilles et ceintures en cuir

• De nombreux produits en plastique

Par exemple, les vêtements, les livres et les emballages alimentaires peuvent produire des zones de couleur orange sur l'écran du scanner.

Cependant, le orange ne signifie pas nécessairement qu’un article est sûr ou dangereux. Différents matériaux peuvent partager des caractéristiques radiographiques similaires.

Les opérateurs de sécurité doivent prendre en compte la forme de l'objet, son emplacement, le contenu qui se chevauche et d'autres informations sur l'image.

Bleu – Métaux et matériaux à numéro atomique élevé

Le bleu représente généralement les métaux et autres matériaux ayant un numéro atomique effectif relativement élevé.

Ces matériaux absorbent les rayons X différemment de nombreuses substances organiques, ce qui permet aux systèmes d'imagerie à double énergie de leur attribuer une couleur d'affichage différente.

Les exemples peuvent inclure :

• Objets en acier

• Composants en cuivre

• Clés et pièces de monnaie en métal

• Certains outils métalliques

• Pièces métalliques à l'intérieur d'un équipement électronique

Par exemple, un ensemble de touches peut apparaître en bleu sur un écran à rayons X à double énergie typique.

Cependant, un appareil électronique contient plusieurs matériaux, de sorte que son image peut inclure plusieurs couleurs plutôt que d'apparaître entièrement bleue.

Important : Le bleu indique les caractéristiques matérielles et non une détermination automatique selon laquelle un objet est interdit.

Vert – Matériaux intermédiaires et mixtes

Le vert est couramment utilisé pour afficher des matériaux ayant des numéros atomiques effectifs intermédiaires ou certaines combinaisons de matériaux.

Contrairement à l’explication simplifiée selon laquelle le vert signifie toujours un mélange de substances organiques et inorganiques, l’interprétation est plus complexe.

Selon les équipements, les espaces verts peuvent correspondre à :

Matériau ou état	Représentation possible aux rayons X
Aluminium	Souvent vert ou une couleur intermédiaire
Certains types de verre	Peut paraître vert
Certaines matières inorganiques	Peut apparaître dans des gammes de couleurs intermédiaires
Matériaux superposés	Peut produire des informations de couleurs mélangées

L'apparence exacte dépend de la composition du matériau, de son épaisseur, des objets qui se chevauchent et du logiciel d'imagerie.

C'est pourquoi les opérateurs ne doivent pas se fier uniquement à la couleur pour identifier un objet.

Comment interpréter les couleurs sur les images du scanner de bagages à rayons X

Outre les catégories de matériaux, le contraste de l'image et l'atténuation des rayons X contribuent à expliquer comment les objets apparaissent à l'écran.

Luminosité, épaisseur et atténuation des rayons X

L'apparence d'une image radiologique dépend en partie de la quantité de rayonnement X qui traverse l'objet inspecté.

Des matériaux plus épais ou plus fortement atténuants réduisent généralement la quantité de rayonnement atteignant les détecteurs.

Cependant, le fait que ces zones apparaissent plus claires ou plus sombres dépend du mode d'affichage du scanner, des paramètres de contraste et du traitement de l'image.

Facteur d'imagerie	Effet sur l'image radiographique
Épaisseur du matériau	Une plus grande épaisseur augmente généralement l'atténuation des rayons X
Composition du matériau	Différents éléments absorbent les rayons X différemment
Chevauchement d'objets	Plusieurs objets peuvent affecter l'image affichée
Paramètres d'affichage	La luminosité, le contraste et la présentation des couleurs peuvent changer

Par conséquent, il n’est pas toujours exact de dire que les objets brillants sont denses et que les objets sombres sont clairs.

L'interprétation des images doit tenir compte des paramètres d'affichage du scanner et de la technologie de discrimination des matériaux.

Comment les scanners à rayons X à double énergie identifient les matériaux

De nombreux scanners de bagages modernes utilisent la technologie à rayons X à double énergie.

Au lieu de se fier uniquement à la quantité globale d’absorption des rayons X, les systèmes à double énergie comparent la manière dont les matériaux atténuent les rayons X dans deux plages d’énergie différentes.

Ces informations aident le logiciel d'imagerie à estimer les caractéristiques du matériau, y compris le numéro atomique effectif, et à attribuer les couleurs d'affichage. Pour une explication plus technique, le Recherche sur la discrimination des matériaux par rayons X à double énergie du CSIR décrit comment la technologie d'imagerie à rayons X peut différencier les matériaux organiques, inorganiques et métalliques en utilisant l'atténuation et les caractéristiques des matériaux en fonction de l'énergie.

Le processus de base implique :

1. Les rayons X traversent les bagages.

2. Les détecteurs mesurent le rayonnement transmis.

3. Le système traite des mesures provenant de différentes plages d’énergie.

4. Un logiciel de discrimination des matériaux estime les caractéristiques des matériaux.

5. Le scanner affiche une image codée en couleur pour l'interprétation de l'opérateur.

Ce processus permet au personnel de sécurité de distinguer de larges catégories de matériaux plus efficacement qu'avec la seule imagerie conventionnelle en niveaux de gris.

Néanmoins, le codage couleur bi-énergie constitue une aide à l’inspection plutôt qu’une garantie d’identification précise des matériaux.

Pour plus d'informations sur la technologie du scanner, explorez notre Bases et fonctionnalités du scanner de bagages à rayons X.

Comment fonctionnent les scanners de bagages à rayons X

Un scanner de bagages à rayons X utilise un générateur de rayons X, un système de convoyeur, des détecteurs et un logiciel de traitement d'image pour inspecter le contenu des bagages.

Le processus d’inspection est conçu pour produire une image interne sans nécessiter systématiquement l’ouverture du sac.

Processus de base de contrôle des bagages aux rayons X

Le processus de numérisation typique comprend six étapes :

1. Placement des bagages : L'article est placé sur le tapis roulant.

2. Mouvement du convoyeur : La ceinture transporte les bagages à travers le tunnel d'inspection.

3. Génération de rayons X : La source de rayons X dirige le rayonnement à travers le bagage.

4. Détection des signaux : Les détecteurs mesurent les rayons X traversant les objets inspectés.

5. Traitement des images : Le logiciel convertit les signaux du détecteur en une image d’inspection.

6. Examen des images : Un personnel de sécurité qualifié évalue l'image et détermine si une inspection supplémentaire est nécessaire.

Les principaux composants et leurs fonctions sont résumés ci-dessous.

Composant	Fonction principale
Générateur de rayons X	Produit les rayons X utilisés lors de l’inspection
Bande transporteuse	Déplace les bagages à travers le tunnel de numérisation
Système de détection	Mesure les signaux de rayons X transmis
Logiciel de traitement d'images	Produit et valorise l’image d’inspection
Écran opérateur	Présente l'image pour le contrôle de sécurité

Pour en savoir plus sur le processus d'inspection, lisez notre Principe de fonctionnement du scanner de bagages à rayons X.

Pourquoi le codage couleur est important lors du contrôle des bagages

Le codage couleur aide les opérateurs à distinguer les catégories de matériaux et à interpréter les images complexes des bagages.

Ses principaux avantages comprennent :

• Prise en charge d’une interprétation visuelle plus rapide des différences matérielles

• Aider à distinguer les caractéristiques des matériaux organiques et inorganiques

• Améliorer la présentation d'objets superposés ou complexes

• Prise en charge de l'analyse d'images lors de l'inspection de sécurité

Certains scanners incluent également des fonctions d'amélioration de l'image, telles que le réglage du contraste, la mise en évidence des matériaux et des modes d'affichage alternatifs.

Même avec ces fonctionnalités, les opérateurs formés doivent évaluer bien plus que la couleur lorsqu'ils prennent des décisions d'inspection.

Tous les scanners de bagages à rayons X utilisent-ils les mêmes couleurs ?

Non. Bien que l'orange, le bleu et le vert soient largement reconnus dans le contrôle des bagages à rayons X à double énergie, tous les scanners n'utilisent pas exactement la même cartographie des couleurs.

Des différences peuvent provenir de :

• Fabricant d'équipement

• Technologie d'imagerie mono-énergie ou bi-énergie

• Algorithmes de traitement d'images

• Modes d'affichage et paramètres de contraste

• Seuils de discrimination matérielle

Certains systèmes utilisent également des couleurs supplémentaires ou des fonctions spécialisées d'amélioration de l'image.

Par conséquent, lors de l'interprétation d'une image de scanner particulière, la documentation d'exploitation et les conseils de formation du fabricant doivent avoir la priorité sur les nuanciers généraux.

Foire aux questions

Que signifient l'orange, le bleu et le vert sur un scanner de bagages à rayons X ?

Sur de nombreux scanners de bagages à rayons X à double énergie, l'orange représente les matières organiques, le bleu indique les métaux et autres matériaux à numéro atomique élevé, et le vert représente les matériaux intermédiaires ou certaines combinaisons de matériaux. Les couleurs exactes varient selon le système.

L'orange sur un scanner à rayons X signifie-t-il qu'un objet est sûr ?

Non. Orange décrit une caractéristique générale d'un matériau, et non si un article est sûr ou autorisé. Le personnel de sécurité prend en compte plusieurs caractéristiques d’image lors de l’inspection des bagages.

Pourquoi certaines zones apparaissent-elles noires ou très sombres sur les images radiographiques ?

Les zones qui atténuent fortement les rayons X peuvent apparaître très sombres ou opaques dans certains modes d'affichage. Leur apparence dépend également des paramètres d'imagerie et de contraste du scanner.

Les scanners de bagages à rayons X montrent-ils tous les détails à l'intérieur d'un sac ?

Non. Les scanners à rayons X produisent des images basées sur la transmission du rayonnement et les caractéristiques des matériaux. Le chevauchement des objets, la composition des matériaux et les capacités de l'équipement peuvent affecter la clarté de l'affichage du contenu.

Les vêtements peuvent-ils empêcher un scanner de bagages à rayons X de détecter un autre article ?

Les vêtements ne rendent pas un objet invisible au scanner à rayons X. Cependant, l'interprétation des images radiographiques dépend de plusieurs facteurs, notamment les objets qui se chevauchent, les caractéristiques des matériaux et les capacités techniques du scanner.

Les scanners de bagages à rayons X sont-ils sans danger pour les appareils électroniques ?

Oui. Les systèmes à rayons X en armoire de sécurité sont généralement sans danger pour les appareils électroniques courants, notamment les smartphones, les ordinateurs portables et les tablettes. Selon le Directives de la FDA américaine sur les systèmes à rayons X en armoire, la dose de rayons X reçue lors d'un contrôle de sécurité normal n'endommage pas les équipements électroniques.

Tous les scanners à rayons X des aéroports affichent-ils les mêmes couleurs ?

Non. Différents fabricants et systèmes peuvent utiliser différentes palettes de couleurs, seuils ou modes d'affichage des images. Les opérateurs doivent suivre la documentation pertinente de l’équipement.

De quelle couleur les produits organiques comme le shampoing, le thé et le maquillage apparaissent-ils sur un scanner à rayons X ?

De nombreuses matières organiques, notamment le thé, le shampoing et certains produits cosmétiques, peuvent apparaître en orange sur les images du scanner de bagages à rayons X à double énergie. Cependant, leur apparence réelle dépend de la composition, de l'emballage, de l'épaisseur et des paramètres du scanner. Les produits contenant des composants métalliques ou inorganiques peuvent afficher des couleurs supplémentaires.

Que signifie le code couleur XBIS ?

XBIS signifie X-ray Baggage Inspection System. Dans les équipements XBIS double énergie, le codage couleur permet de distinguer de larges catégories de matériaux en utilisant leurs caractéristiques d'atténuation des rayons X. Les couleurs d'affichage courantes incluent l'orange, le bleu et le vert, bien que le mappage précis varie selon les systèmes.

Conclusion

Compréhension Couleurs du scanner de bagages à rayons X aide à expliquer comment les systèmes de contrôle de sécurité modernes distinguent différents types de matériaux.

Dans de nombreux systèmes à double énergie, l'orange indique généralement les matériaux organiques, le bleu représente les métaux ou les matériaux de numéro atomique plus élevé, et le vert est associé aux caractéristiques des matériaux intermédiaires ou à certaines combinaisons de matériaux.

Cependant, les couleurs à elles seules n’identifient pas des éléments spécifiques ni ne déterminent si quelque chose est dangereux. Une interprétation fiable dépend également de la forme de l'objet, de l'atténuation du matériau, de la qualité de l'image et du jugement de l'opérateur.

Chez Safeway Inspection System, nous fournissons des équipements d'inspection de sécurité à rayons X pour les applications de contrôle des bagages et des colis.

Découvrez nos solutions de scanner de bagages à rayons X ou contactez notre équipe pour en savoir plus sur les caractéristiques de l'équipement et la technologie de discrimination des matériaux.
