Caractéristiques du produit:
Tube coronal en acier en carbone transformé
Couvercle d'extrémité en aluminium à haute résistance et couvercle d'extrémité en fonte
Arbre d'extrémité en acier au carbone

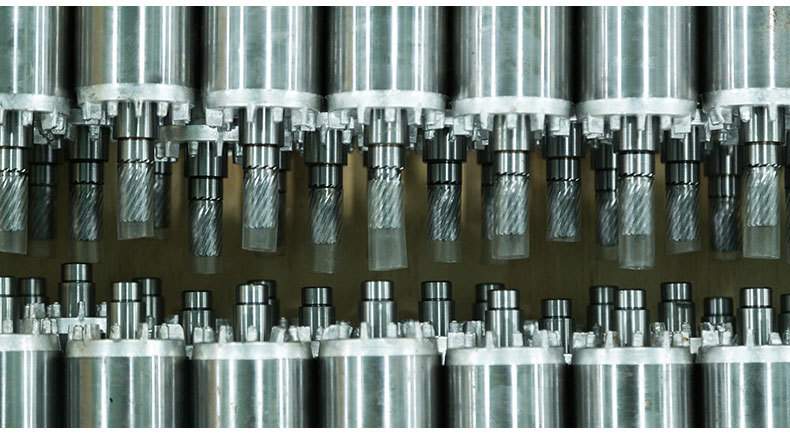

Équipement de broyage en acier en alliage de haute qualité pour assurer une durée de transmission ultra faible et longue et à service.
Il peut produire toutes sortes de moteurs avec une tension et une fréquence conventionnelles.
Le moteur est conçu et fabriqué en fonction de l'Europe IEC standard
Le grade d'isolation est de grade F
Protecteur de surchauffe intégré à moteur
Avant la décharge, tous les rouleaux électriques sont remplis en fonction des tests électriques standard et complets.
La note de phoque est IP66 / 67
Le produit a passé l'authentification de la sécurité CE
Tous les rouleaux électriques de la série peuvent produire des produits non standard en fonction des exigences du client.

Les rouleaux électriques HX113 peuvent être utilisés pour des équipements de transmission avec des exigences spéciales pour l'espace, le bruit faible et la transmission à haute puissance. Le rouleau électrique HX113 adopte des moyens de traitement de haute technologie. Grâce à un engrenage en acier en alliage élevé et à une méthode d'assemblage spéciale de haute précision, le tambour électrique a atteint le niveau de classe mondiale de ce type de produit dans les aspects des besoins faibles de bruit et d'énergie. Le produit a été largement utilisé dans les industries suivantes:

Machine d'inspection de sécurité (aéroport et station)
Système de manutention des bagages aéroport
Machines d'emballage
Échelle de ceinture d'alimentation
Industrie pharmaceutique
Transformation des aliments
Industrie de la transformation de la volaille
Tri postal
Convoyeur à courroie

Caractéristiques

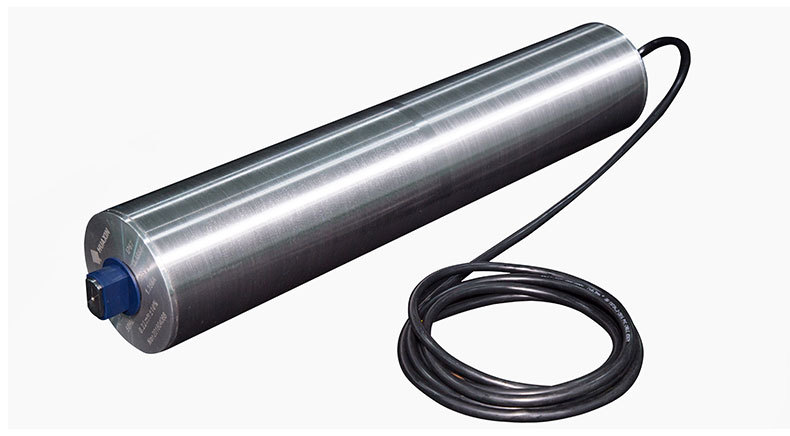

Cylindre de tambour électrique
Le cylindre standard est en acier à faible teneur en carbone et le produit fini est recouvert d'huile anti-agitation.
Le cylindre de qualité alimentaire est de 304 en acier inoxydable
La surface du cylindre standard est usinée avec du fil antidés
conduite

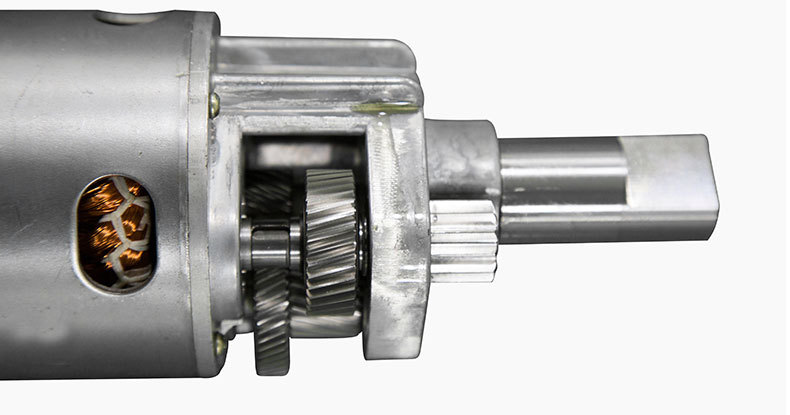

Équipement de broyage de précision en acier en alliage élevé pour assurer un bruit ultra faible pendant la transmission.
Boîte de vitesses en aluminium en cas de déménagement;
Machinerie électrique
Lorsque la fréquence du moteur est de 50 Hz ou 60 Hz, elle peut être appliquée à toutes sortes de tensions universelles dans le monde.
Niveau F de l'isolation motrice;
Tous les protections de surchauffe supplémentaires du moteur,
Dissipation de chaleur à immersion à l'huile de moteur
La longueur standard du câble est de 3 mètres lorsque le câble est sorti.
Grade de joint de rouleau électrique
Conception de double joint pour l'extrémité de l'arbre
Le niveau de protection du joint du rouleau électrique est IP66 / 67
Injection d'huile
Le rouleau électrique a été injecté dans l'huile standard avant que l'usine ne soit hors de l'usine
Changer d'huile une fois toutes les 50000 heures
Autre
Le backstop peut être installé sans affecter la longueur minimale du cylindre.
Le frein électromagnétique peut être installé, mais la longueur la plus courte du cylindre s'allongera en conséquence.
Installation horizontale
La vitesse et la longueur du canon peuvent être effectuées en fonction des exigences du client
Selon les exigences du client, toutes sortes de rouleaux électriques non standard peuvent être fabriqués.
La certification de sécurité de l'EC dans l'autorité internationale

Rouleau électrique -1 * 220V / 50Hz- mètre de paramètre -1

Avec le poids minimum de la longueur du cylindre comme standard, le cylindre sera augmenté de 100 mm à chaque fois et le poids du rouleau électrique augmentera de 2 kg.
Remarques:
1 - Options d'assemblage standard
2 - Options communes non standard
3 - Les options restrictives doivent être confirmées auprès du fabricant lors du choix.

conduite
Équipement de broyage de précision en acier en alliage élevé pour assurer un bruit ultra faible pendant la transmission.
Boîte de vitesses en aluminium en cas de déménagement
Machinerie électrique
Lorsque la fréquence est de 50 Hz ou 60 Hz, elle peut être appliquée à toutes sortes de tensions universelles dans le monde.
Grade de grade d'isolation moteur
Tous les protections de surchauffe supplémentaires du moteur
Dissipation de chaleur à immersion à l'huile de moteur
La longueur standard du câble est de 3 mètres lorsque le câble est sorti.
Grade de joint de rouleau électrique
Conception de double joint pour l'extrémité de l'arbre
Le niveau de protection du joint du rouleau électrique est IP66 / 67
Injection d'huile
Le rouleau électrique a été injecté dans l'huile standard avant que l'usine ne soit hors de l'usine
Changer d'huile une fois toutes les 50000 heures
Autre
Le backstop peut être installé sans affecter la longueur minimale du cylindre.
Le frein électromagnétique peut être installé, mais la longueur la plus courte du cylindre s'allongera en conséquence.
La vitesse d'installation horizontale et la longueur du cylindre peuvent être réalisées en fonction des exigences du client.
Selon les exigences du client, toutes sortes de rouleaux électriques non standard peuvent être fabriqués.
La certification de sécurité de l'EC dans l'autorité internationale

Environnement d'application et précautions de rouleau électrique

1. Environnement à basse température et environnement à haute température:
La température normale du rouleau électrique se situe entre +5 et +40.
Lorsque vous utilisez des rouleaux électriques à des températures inférieures à +5 C ou plus +40 C, des lubrifiants spéciaux sont nécessaires.

2, l'environnement au-dessus de 1000 mètres au-dessus du niveau de la mer:
Lorsque l'altitude est élevée, la pression atmosphérique diminue, ce qui augmentera la pression interne du rouleau électrique. Utilisez des fournisseurs de consultants en temps

3. Environnement ultra bas bruit:
Les rouleaux électriques spéciaux doivent être utilisés

4. Environnement avec des exigences de vitesse précises:
Lorsque l'encodeur et l'onduleur sont connectés au cylindre électrique et ont besoin d'une vitesse de transport précise, veuillez spécifier avec le fournisseur. La vitesse nominale du rouleau électrique universel est d'environ 10% de déviation par rapport à la vitesse réelle. La vitesse de la courroie marquée sur l'échantillon et l'étiquette de rouleau électrique sont calculées sous chargement complet et diamètre correspondant.

5, plus de poussière et un environnement d'humidité élevé; l'environnement de production alimentaire qui doit être nettoyé avec de l'eau à haute pression; environnement marin du convoyeur de pêche et d'autres environnements marins; recyclage et environnement corrosif; traitement de l'environnement avec des matériaux d'huile ou de lipides; Environnement d'utilisation ou de production chimique:
Le niveau d'étanchéité du rouleau électrique doit être IP 66/67, et le cylindre 304 en acier inoxydable, le couvercle d'extrémité et la tête d'essieu doivent être utilisés, ou le cylindre, la couverture d'extrémité et la tête d'arbre sont plaquées de nickel, ou le cylindre est couvert de colle.

6. L'environnement utilisé dans l'eau:
Ce rouleau électrique ne peut pas être utilisé pour le fonctionnement sous-marin.

7. Il peut être utilisé dans des environnements souterrains, miniers ou tunnels où il peut y avoir des exigences dangereuses sur les gaz ou les incendies et les explosions.
Les rouleaux électriques ne sont pas des produits à l'épreuve des explosions et ne peuvent pas être utilisés dans cet environnement.

8. Démarrage / arrêt fréquent
Les rouleaux électriques de la série HX82, HX113 et HX138 sont autorisés à démarrer 10 fois / minute.
Les rouleaux électriques de la série HX138 et HX165 sont autorisés à démarrer 5 fois / minute.

9. Convoyeur de positionnement, convoyeur incliné et convoyeur d'escalade réversible.
Les rouleaux électriques avec frein électromagnétique doivent être utilisés (sauf la série HX82 et HX113).

10. Convoyeur de pente non inverseur
Les rouleaux électriques avec des dispositifs de rotation inverse mécaniques (série HX82 et HX113) doivent être utilisés.

11. Convoyeur de transmission
Les moteurs à double vitesse ou les convertisseurs de fréquence doivent être utilisés.

12, Convoyeur de fonctionnement régulier et inversé
Il y a un délai entre la rotation positive et l'inversion. Le rouleau électrique doit être complètement arrêté avant de pouvoir allumer l'électricité. Le convoyeur recommande que le rouleau électrique soit installé au milieu du convoyeur.

13, le rouleau électrique n'utilise pas de ceinture ou de ceinture en cuir inférieure à la largeur du cylindre 2/3. Lorsque le rouleau électrique spécial est utilisé, il peut être contacté directement avec le fournisseur.

14, Transport 1, HX Brand Electric Roller, utilisé, n'a pas besoin de maintenance et d'attention particulière, connectez correctement l'alimentation peut être utilisée. Un bord net et un dispositif de suivi automatique sur la machine
Le cylindre de type direct doit être sélectionné pour le rouleau électrique haute puissance

Entretien du rouleau électrique

1, n'ont pas besoin de maintenance et d'attention spéciale, connecter correctement l'alimentation peut être utilisée.
2, si l'entretien ou la réparation est nécessaire, l'alimentation doit être coupée avant d'ouvrir la boîte de jonction à rouleaux électriques.
3, avant tout dépannage du rouleau électrique, le moteur ne doit pas être redémarré.
4, les exigences de maintenance d'ouverture et de démontage des rouleaux électriques sont très strictes, et la réparation des non-fabricants de ce produit est généralement incapable de lui faire atteindre la bonne fonction de l'usine. Lorsque le tambour électrique échoue, l'utilisateur peut demander au fournisseur à temps.
5, les deux extrémités du rouleau électrique doivent être fixées de manière fiable sur le rack. Pour éviter les accidents et les blessures, toutes les pièces rotatives doivent être équipées de dispositifs de protection à tout moment.
6, rouleau électrique avant que l'usine ne soit injectée dans l'huile de lubrification standard.
7, séries HX113A de rouleaux électriques, il est recommandé d'exécuter un total de 50000 heures de changement d'huile 1 fois, soit 50000 heures sans maintenance; les rouleaux électriques de la série HX113 sont lubrifiés toute leur vie, pas besoin de changer d'huile ou d'entretien de la série DC À tout moment, c'est-à-dire aucun entretien à vie.

8, dans le fonctionnement du rouleau électrique, le côté intérieur de la courroie ne doit pas être transporté dans les écrans. La surface du rouleau électrique doit être nettoyée régulièrement, sinon les débris s'accumuleront à la surface du cylindre, ce qui entraînera la surchauffe, le bruit et les dommages du rouleau électrique, et provoquera également la fin de la courroie et les dommages.
9, le rouleau électrique doit être installé dans la position d'ouverture facile du trou d'huile, afin que l'huile puisse être remplacée sans démanteler le cylindre électrique.
10, si le rouleau électrique installé en contact continu avec de l'eau, du sel, de la poussière et un autre environnement corrosif, ou un fonctionnement à pleine charge, le nettoyage et l'entretien des cylindres doivent être effectués fréquemment.
11. Le grade d'étanchéité IP 66/67 du rouleau électrique et son moteur signifie tester 30 minutes en profondeur de 1 mètres sous l'eau, mais ils ne conviennent pas au fonctionnement sous-marin. Cela doit être prêté attention.
12. N'utilisez pas d'huile de lubrification avec du graphite, du disulfure de molybdène ou d'autres additifs de base conductrices. Les additifs peuvent endommager l'isolation ou le sceau du moteur.
13, le type d'injection d'huile lubrifiant et le volume d'injection peuvent demander aux fournisseurs.

Installation de rouleaux électriques

1. Dans des circonstances normales, le rouleau électrique est installé horizontalement, parallèle au rouleau entraîné et perpendiculaire au cadre du convoyeur. Tous les rouleaux électriques doivent être entièrement pris en charge et fixés au cadre du convoyeur, et les extrémités de l'arbre ne peuvent pas être déformées. Les extrémités des extrémités doivent être prises en charge sur le support.
2. Lors de l'installation du roulement, le roulement doit être étroitement contacté avec le plan d'extrémité d'arbre du rouleau électrique afin de s'assurer que le rouleau électrique n'a pas de dégagement axial. Lorsque le roulement n'est pas installé, il est nécessaire de s'assurer que plus de 80% du plan d'extrémité de l'arbre est pris en charge et que le dégagement entre la partie d'extrémité de l'arbre et le support doit être inférieur à 0,4 mm. Il ne devrait pas y avoir de dégagement lorsque le rouleau électrique est fréquent, inversé ou démarré / arrêté plusieurs fois.
3, HX82, HX113, HX138, les rouleaux électriques de type HX165 sont étiquetés avec "up " ou "up " à l'extrémité de l'arbre. Il est nécessaire de s'assurer que "up " ou "up " est dans la direction du rouleau ascendant ou entraîné (pour assurer la lubrification complète de l'engrenage), sinon le bruit sera surchauffé, le cylindre est surchauffé et le rouleau électrique est terminé. Lorsque le roulement n'est pas installé, il est nécessaire de s'assurer que plus de 80% du plan d'extrémité de l'arbre est pris en charge, la partie plane de l'extrémité de l'arbre et du support.
4, Installation d'inclinaison électrique du cylindre: angle d'inclinaison du rouleau électrique de type HX113 supérieur à 4 degrés lorsqu'il est interdit. Sinon, comme l'huile de lubrification de refroidissement interne est concentrée à l'extrémité, l'engrenage ne peut pas être entièrement lubrifié, la chaleur du moteur ne peut pas être refroidie, le fonctionnement de longue date entraînera des dommages du rouleau électrique. Lorsque l'angle d'installation d'inclinaison électrique est trop grand ou vertical, les clients doivent communiquer avec les fabricants et utiliser des rouleaux électriques spéciaux.
