Réseau système

Le serveur de plate-forme et le système d'informations de sécurité du point de contrôle de sécurité doivent être équipés d'un commutateur Ethernet de qualité industrielle de la couche

Équipement système

Équipement central

Le centre est équipé de postes de travail, de serveurs, de commutateurs de réseau, etc.

Équipement de point de contrôle de sécurité conventionnel

Les points de contrôle de sécurité comprennent: l'équipement d'inspection de sécurité des rayons X à double canal à double ligne, l'instrument d'inspection de contrebande dangereux intelligent, l'instrument d'inspection de liquide de bureau, le réservoir de stockage de marchandises dangereux, la couverture anti-explosion, le détecteur de métaux portable, l'auxiliaire Équipement, panneaux et identification et autres équipements.

Commutateur Ethernet

Un commutateur est défini au centre, qui relie principalement des postes de travail, des serveurs et d'autres équipements.

Chaque zone d'inspection de sécurité est équipée d'un commutateur, qui est principalement connecté à l'équipement d'inspection de sécurité d'accès, y compris l'équipement d'inspection de la sécurité des rayons X à double canal à double source, l'instrument d'inspection de contrebande dangereux intelligent, l'instrument d'inspection de liquide de bureau, la caméra IP et Autres équipements.

Caméra HD

Le point de contrôle de sécurité est équipé de deux caméras à l'entrée du sac et de la sortie de l'équipement d'inspection des rayons X de type canal, qui est utilisé pour enregistrer les passagers lorsqu'ils mettent et prennent leurs sacs.

Le système déploie un périphérique de stockage vidéo au point de contrôle de sécurité pour stocker les informations vidéo de l'appareil photo, et le temps de stockage vidéo n'est pas inférieur à 90 jours.

Les caméras sont toutes des caméras réseau, et les appareils photo et les périphériques de stockage vidéo sont connectés au commutateur de point de contrôle de sécurité via l'interface Ethernet 10 / 100m.

Prom de vocation et mini stéréo

Pingba est équipée d'un haut-parleur externe au centre pour alerter l'opérateur central d'un avertissement précoce ou d'une défaillance de l'équipement au point de contrôle de sécurité.

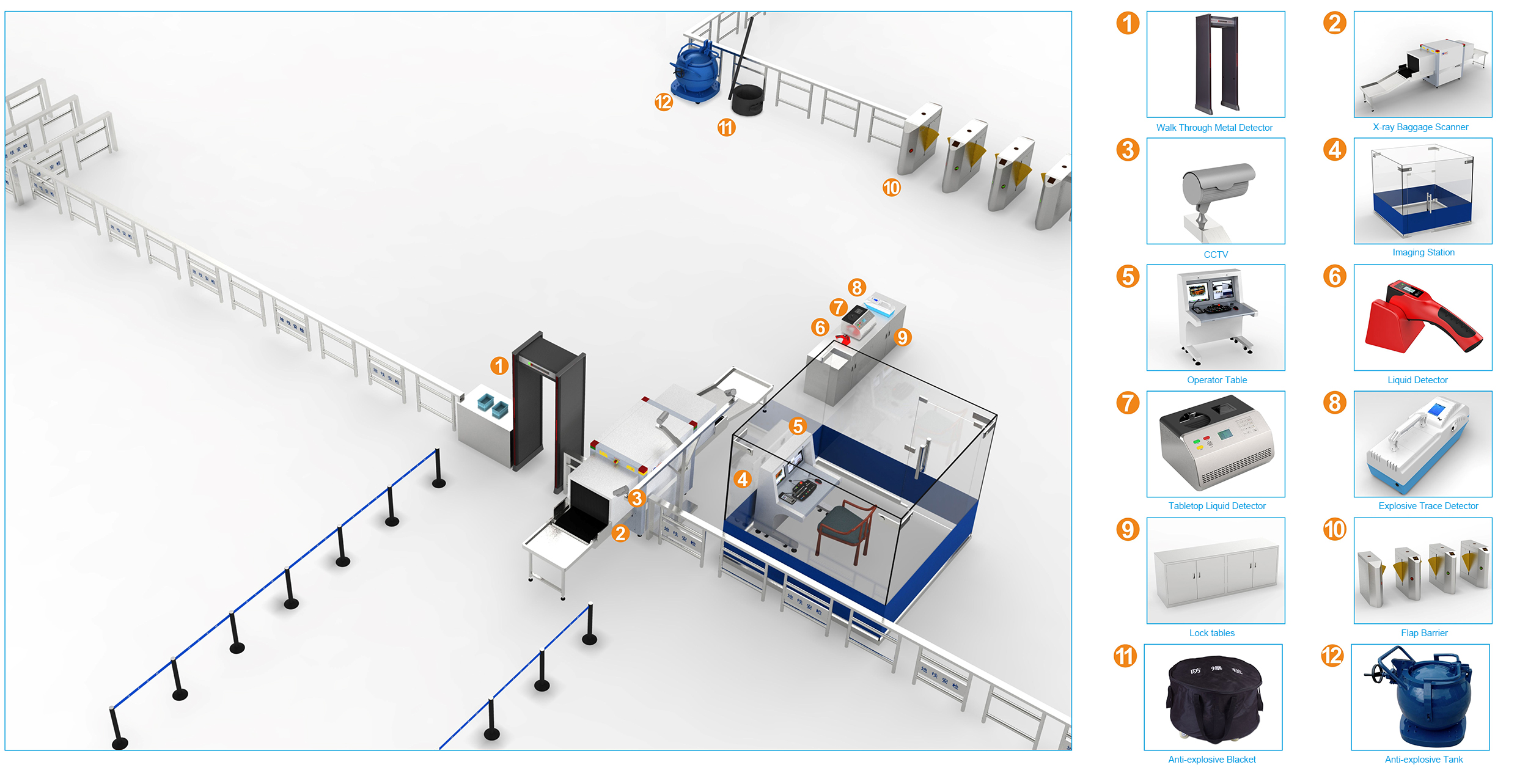

Diagramme de composition du système de sécurité

Le déploiement de l'équipement est principalement divisé en deux niveaux: les points de contrôle de sécurité et les centres au niveau de la ligne, comme le montre la figure suivante:

La machine d'inspection de sécurité au point de contrôle de sécurité de la station est utilisée comme poste de travail de convergence, qui regroupe les informations de la machine d'inspection de sécurité, l'instrument d'inspection de contrebande dangereux intelligent et l'instrument d'inspection liquide et le poussent vers le serveur de plate-forme. Après avoir reçu les informations téléchargées par le point de vérification de la sécurité, le serveur de la plate-forme de résultats de contrôle de sécurité effectuera la corrélation des paquets et les sous-statistiques de données et la surveillance des statuts, afin d'obtenir rapidement l'événement de crise d'urgence au point de contrôle de sécurité, et Le lier en temps opportun avec la police et la sécurité publique à la scène pour le traitement.

Compatibilité

Le serveur de jugement d'image du système, le poste de travail de jugement d'image, le déballage de la station de travail et d'autres systèmes garantissent la compatibilité des versions. La nouvelle version peut être compatible avec l'ancienne version, et le système logiciel peut être compatible avec les appareils matériels de différentes versions. Les tests de compatibilité sont effectués lorsque le système est lancé ou lorsque la version est mise à jour pour assurer la stabilité de l'opération.

1. Affichage de données à grand écran

Le contenu d'affichage comprend principalement:

1) Affichage de données en temps réel (nombre de packages passés, état de l'équipement, données de l'inspecteur de la sécurité, connexion de l'inspecteur de sécurité, équipement en ligne, actualisation dynamique en temps réel)

2) Rafraîchissement des informations d'alarme (fenêtre contextuelle pour les marchandises dangereuses importantes: heure du rapport, type d'avertissement, nom / emplacement du point de contrôle de la sécurité, informations sur l'inspecteur de sécurité, informations sur l'image à rayons X peuvent être affichées lorsque la machine d'inspection de sécurité prévient et sur- Commutation vidéo du site)

3) Évaluation du statut de fonctionnement global (nombre de marchandises trop emballées, nombre de contrebande, taux de conservation du certificat, taux de perte, taux de détection et classement global des stations)

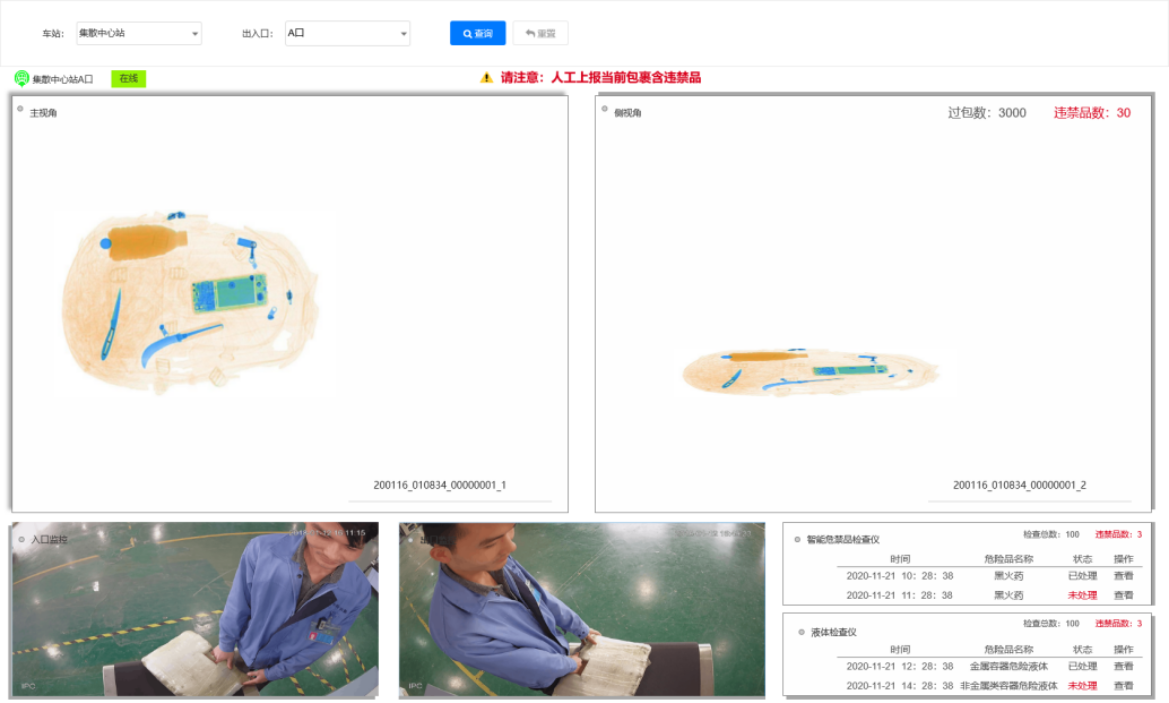

2. Surveillance sur place de l'inspection de la sécurité

Le système prend en charge la visualisation et la visualisation en temps réel des informations d'inspection de sécurité au point d'inspection de la sécurité, y compris les informations sur les données en temps réel sur les machines d'inspection de sécurité, les instruments d'inspection de contrebande dangereux intelligents, les instruments d'inspection liquide et les vidéos d'entrée et de sortie. L'image numérisée de la machine d'inspection de sécurité et l'image de surveillance vidéo peuvent être affichées sur la même interface.

Il peut surveiller le nombre en temps réel de packages passés par la machine à rayons X à chaque point de contrôle de sécurité en temps réel, et peut surveiller le nombre de packages passés par la machine à rayons X le jour de tous les points de contrôle de sécurité en réel le temps et le mettre à jour en temps réel.

3. Accès vidéo

En cas de litige d'inspection de sécurité, il est souvent nécessaire de visualiser la vidéo et le système prend en charge la fonction de vue vidéo. Les fonctions principales incluent la surveillance vidéo en temps réel et la récupération vidéo historique

4. Stockage et analyse des informations sur la vérification de la sécurité

Le système stocke tous les enregistrements d'inspection de sécurité dans la base de données pour une revue ultérieure et une analyse statistique des données. Les principales données brutes incluent les aspects suivants:

La machine d'inspection de sécurité enregistre le nombre de sur-paquets à chaque port;

Enregistrements des éléments passant par la machine d'inspection de sécurité, y compris les images de rayons X et les données des éléments, la surveillance et l'avertissement de la contrebande, etc.;

Dossiers d'élimination de contrebande;

Records d'inspection d'équipements tels que les instruments d'inspection de contrebande dangereux intelligents, les instruments d'inspection de sécurité liquide, etc.

Sur la base des informations ci-dessus, le flux de passagers de la station ou de la ligne concernée peut être compté, et la règle de changement du flux de passagers à une certaine entrée de la station peut être analysée et prédite pour fournir une base au personnel d'inspection de sécurité pour organiser des changements; Grâce à l'analyse de la contrebande, nous pouvons savoir quelle probabilité de détecter certains types de contrebande sur un site peut être ciblée pour configurer l'équipement de sécurité et le personnel.

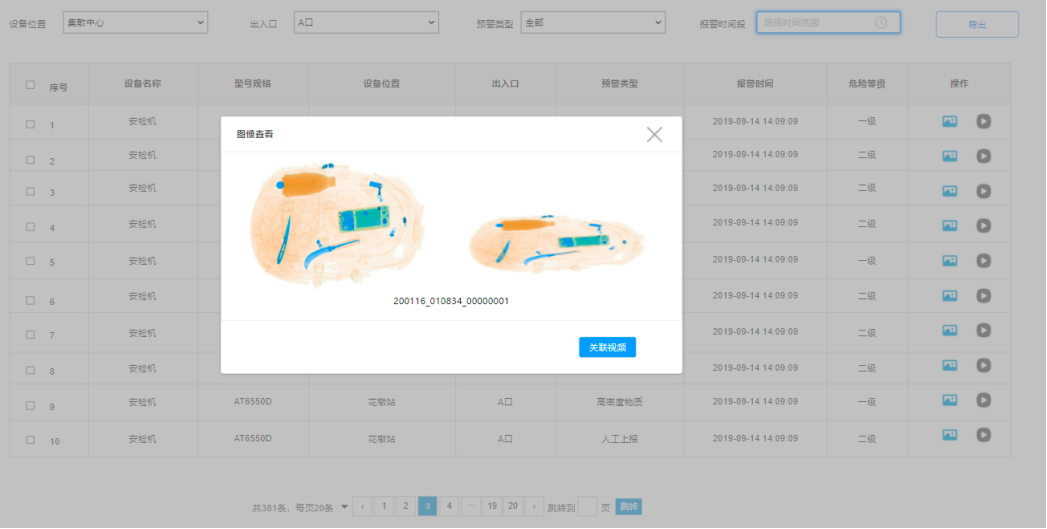

Dossier d'inspection de la sécurité

Enregistrement du scanner de bagages à rayons X

 Baggages à travers les informations sur les radiographies, station, entrée et sortie, temps, image radiographique, type d'avertissement.

Search Selon les informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie et le type d'avertissement.

Vous pouvez afficher les détails de l'enregistrement, numériser des images et la vidéo de la caméra correspondant à l'enregistrement d'inspection de sécurité.

 Les enregistrements de sécurité peuvent être exportés.

Record d'inspection des traces d'explosifs et de stupéfiants intelligents et de stupéfiants

 Enregistrements de détection de détecteur de liquide, y compris les stations, les entrées et les sorties, le temps, le type d'avertissement.

 Recherchez en fonction des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie et le type d'avertissement.

 Les enregistrements de sécurité peuvent être exportés.

Records de détecteur de traces liquides dangereux

 Enregistrements de détection de détecteur de liquide, y compris les stations, les entrées et les sorties, le temps, le type d'avertissement.

 Recherchez en fonction des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie et le type d'avertissement.

 Les enregistrements de sécurité peuvent être exportés.

Enregistrement d'alarme à un clé

 Enregistrement d'alarme d'un rapport à clé, y compris la station, l'entrée et la sortie, le type d'avertissement et le temps d'alarme.

 Peut être recherché selon des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie.

 L'enregistrement d'alarme à une clé peut être exporté.

Analyse statistique

Statistiques de l'inspection de la sécurité Scanner des rayons X

 Statistiques des packages de contrôle de sécurité, y compris les stations, les entrées et les sorties, le nombre de packages passés, le nombre de contrebande et le nombre de rapports manuels.

 Peut être recherché selon des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie.

 Peut exporter les statistiques des paquets de contrôle de sécurité.

Statistiques sur l'inspection des traces explosives et de stupéfiants

 Statistiques intelligentes d'inspection de contrebande, y compris les stations, les entrées et les sorties, le nombre de sur-emballages, le nombre de contrebande, le nombre d'explosifs détectés, le nombre d'agents de guerre chimique détectés, le nombre de gaz toxiques industriels et le nombre de nombre de personnes Substances radioactives.

 Peut être recherché selon des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie.

 Peut exporter des statistiques intelligentes d'inspection de contrebande.

Statistiques dangereuses du détecteur de traces liquides

 Statistiques d'inspection des liquides, y compris les stations, les entrées et les sorties, le nombre de marchandises trop emballées, le nombre de contrebande, le nombre de contrebande liquide dans les conteneurs métalliques et le nombre de conteneurs non métalliques dans la contrebande liquide.

E peut être recherché selon des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie.

 Les statistiques d'inspection des liquides peuvent être exportées.

Statistiques d'alarme à une clé

 Statistiques d'alarme à clé, y compris les stations, les entrées et les sorties, et les temps d'alarme à une clé.

E peut être recherché selon des informations telles que l'heure de début, l'heure de fin, la station, l'entrée et la sortie.

 Les statistiques d'alarme à une clé peuvent être exportées.

-------------------------------------------------- -------------------------------

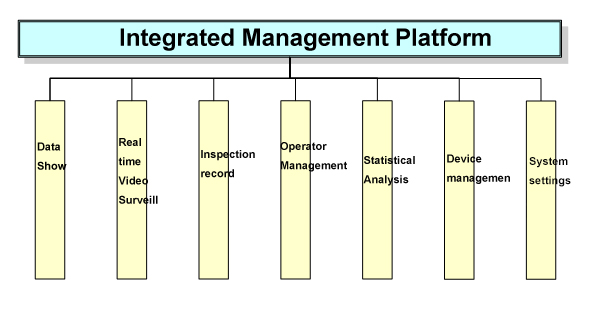

Plus de fonctions:

5. Gestion des inspecteurs de la sécurité

6. Évaluation et analyse du personnel d'inspection de la sécurité

7. Analyse des opérations globales

8. Gestion des équipements d'inspection de sécurité

9. Réglage du système

10. Connexion avec d'autres interfaces système

11. Réponse d'urgence et commandement conjoint
